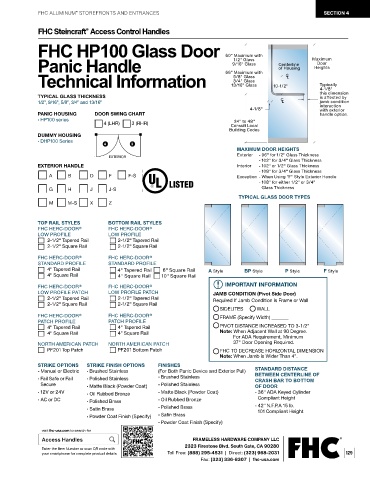

Page 131 - FAL24R Storefronts and Entrances
P. 131

FHC ALUMINUM  STOREFRONTS AND ENTRANCES                                                       SECTION 4
                          ®
              FHC Steincraft  Access Control Handles
                             ®



              FHC HP100 Glass Door 60" Maximum with                                                     Maximum
              Panic Handle                                                    9/16" Glass    Centerline   Heights
                                                                              1/2" Glass
                                                                                                          Door
                                                                                             of Housing
              Technical Information                                         66" Maximum with  10-1/2" C L  Typically
                                                                              5/8" Glass
                                                                              3/4" Glass
                                                                              13/16" Glass
                                                                                                           this dimension
              TYPICAL GLASS THICKNESS                                                                      4-1/8"
                                                                                                           is affected by
              1/2", 9/16", 5/8", 3/4" and 13/16"                                              C L          jamb condition
                                                                                                           interaction
                                                                                    4-1/8"                 with exterior
              PANIC HOUSING     DOOR SWING CHART                                                           handle option.
              • HP100 series                                                  34" to 48"
                                   4 (LHR)   3 (RHR)                         Consult Local
                                                                             Building Codes
              DUMMY HOUSING
              • DHP100 Series
                                   4        3
                                                                               MAXIMUM DOOR HEIGHTS
                                                                               Exterior   - 96" for 1/2" Glass Thickness
                                     EXTERIOR
                                                                                       - 102" for 3/4" Glass Thickness
              EXTERIOR HANDLE                                                  Interior   - 102" or 1/2" Glass Thickness
                                                                                       - 108" for 3/4" Glass Thickness
                 A     B       D     F      F-S                                Exception  - When Using "F" Style Exterior Handle
                                                                                       -  108" for either 1/2" or 3/4"
                                                                                        Glass Thickness
                 G     H       J     J-S
                        INVERTED                            INVERTED     INVERTED   INVERTED
                                                                                  A-1 STYLEBP STYLEBP STYLEP STYLE
                                                                                              A-2 STYLEF STYLEP STYLEBP STYLE
                         BP STYLE   P STYLE     BP STYLE   F STYLEBP STYLE  A STYLEP STYLEBP STYLE  TYPICAL GLASS DOOR TYPES  A STYLEBP STYLEF STYLE  A-1 STYLEF STYLEA STYLE  A-2 STYLEA STYLEA-1 STYLE  A-1 STYLEA-2 STYLE  A-2 STYLE
                 M     M-S     X     Z
              TOP RAIL STYLES        BOTTOM RAIL STYLES
              FHC HERC-DOOR®         FHC HERC-DOOR®
              LOW PROFILE            LOW PROFILE
                     2-1/2" Tapered Rail          2-1/2" Tapered Rail
                     2-1/2" Square Rail         2-1/2" Square Rail
              FHC HERC-DOOR®         FHC HERC-DOOR®
              STANDARD PROFILE       STANDARD PROFILE
                     4" Tapered Rail      4" Tapered Rail   6" Square Rail   A Style  BP Style  P Style     F Style
                     4" Square Rail     4" Square Rail   10" Square Rail

              FHC HERC-DOOR®         FHC HERC-DOOR®                        IMPORTANT INFORMATION
              LOW PROFILE PATCH      LOW PROFILE PATCH                  JAMB CONDITION (Pivot Side Door)
                     2-1/2" Tapered Rail          2-1/2" Tapered Rail   Required If Jamb Condition is Frame or Wall
                     2-1/2" Square Rail         2-1/2" Square Rail
                                                                             SIDELITES          WALL
              FHC HERC-DOOR®         FHC HERC-DOOR®                          FRAME (Specify Width) _______
              PATCH PROFILE          PATCH PROFILE
                     4" Tapered Rail          4" Tapered Rail                 PIVOT DISTANCE INCREASED TO 3-1/2"
                     4" Square Rail         4" Square Rail                Note: When Adjacent Wall at 90 Degree.
                                                                                       For ADA Requirement, Minimum
                                                                                       37" Door Opening Required.
              NORTH AMERICAN PATCH   NORTH AMERICAN PATCH
                     PF201 Top Patch         PF201 Bottom Patch              FHC TO DECREASE HORIZONTAL DIMENSION
                                                                             Note: When Jamb is Wider Than 4".
              STRIKE OPTIONS  STRIKE FINISH OPTIONS  FINISHES
              • Manual or Electric  • Brushed Stainless  (For Both Panic Device and Exterior Pull)  STANDARD DISTANCE
              •  Fail Safe or Fail   • Polished Stainless  • Brushed Stainless       BETWEEN CENTERLINE OF
                                                                                     CRASH BAR TO BOTTOM
              Secure          • Matte Black (Powder Coat)  • Polished Stainless      OF DOOR
              • 12V or 24V    • Oil Rubbed Bronze    • Matte Black (Powder Coat)     •  36" ADA Keyed Cylinder
              • AC or DC      • Polished Brass       • Oil Rubbed Bronze              Compliant Height
                              • Satin Brass          • Polished Brass                •   42" N.F.P.A 15 lb.
                                                                                      101 Compliant Height
                              • Powder Coat Finish (Specify)   • Satin Brass
                                                     • Powder Coat Finish (Specify)
               visit fhc-usa.com to search for
               Access Handles                                    FRAMELESS HARDWARE COMPANY LLC
                                                              2323 Firestone Blvd. South Gate, CA 90280
               Enter the Item Number or scan QR code with
               your smartphone for complete product details  Toll Free: (888) 295-4531  |  Direct: (323) 968-2031  129
                                                                   Fax: (323) 336-8307  |  fhc-usa.com
