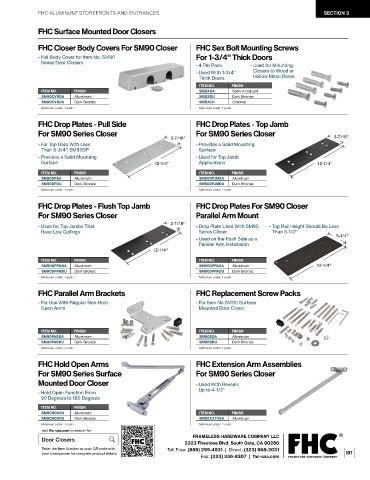

Page 109 - FAL24R Storefronts and Entrances
P. 109
FHC ALUMINUM STOREFRONTS AND ENTRANCES SECTION 3
®
FHC Surface Mounted Door Closers
FHC Closer Body Covers For SM90 Closer FHC Sex Bolt Mounting Screws
- Full Body Cover for Item No. SM90 For 1-3/4" Thick Doors
Series Door Closers
- 4 Per Pack - Used for Mounting
- Used With 1-3/4" Closers to Wood or
Thick Doors Hollow Metal Doors
ITEM NO. FINISH
ITEM NO. FINISH SMSXSA Satin Anodized
SM90CVRSA Aluminum SMSXDU Dark Bronze
SM90CVRDU Dark Bronze SMSXCH Chrome
Minimum order: 1 each. Minimum order: 1 pack.
FHC Drop Plates - Pull Side FHC Drop Plates - Top Jamb
For SM90 Series Closer For SM90 Series Closer
3-7/16" 3-7/16"
- For Top Rails With Less - Provides a Solid Mounting
Than 3-3/4", SM90DP Surface
- Provides a Solid Mounting - Used for Top Jamb
Surface 12-1/4" Applications 12-1/4"
ITEM NO. FINISH ITEM NO. FINISH
SM90DPSA Aluminum SM90DPJMSA Aluminum
SM90DPDU Dark Bronze SM90DPJMDU Dark Bronze
Minimum order: 1 each. Minimum order: 1 each.
FHC Drop Plates - Flush Top Jamb FHC Drop Plates For SM90 Closer
For SM90 Series Closer Parallel Arm Mount
- Used for Top Jambs That 3-7/16" - Drop Plate Used With SM90 - Top Rail Height Should Be Less
Have Low Ceilings Series Closer Than 5-1/2"
- Used on the Push Side as a 5-1/4"
Parallel Arm Installation
12-1/4"
ITEM NO. FINISH ITEM NO. FINISH
SM90DPFMSA Aluminum SM90DPPASA Aluminum 12-1/4"
SM90DPFMDU Dark Bronze SM90DPPADU Dark Bronze
Minimum order: 1 each. Minimum order: 1 each.
FHC Parallel Arm Brackets FHC Replacement Screw Packs
- For Use With Regular Non-Hold - For Item No.SM90 Surface
Open Arms Mounted Door Closer
ITEM NO. FINISH ITEM NO. FINISH
SM90PABSA Aluminum SM90SSA Aluminum
SM90PABDU Dark Bronze SM90SDU Dark Bronze
Minimum order: 1 each. Minimum order: 1 pack.
FHC Hold Open Arms FHC Extension Arm Assemblies
For SM90 Series Surface For SM90 Series Closer
Mounted Door Closer - Used With Reveals
- Hold Open Function From Up to 4-1/2"
90 Degrees to 180 Degrees
ITEM NO. FINISH
SM90H0ASA Aluminum ITEM NO. FINISH
SM90H0ADU Dark Bronze SM90AXTASA Aluminum
Minimum order: 1 each. Minimum order: 1 each.
visit fhc-usa.com to search for
Door Closers FRAMELESS HARDWARE COMPANY LLC
2323 Firestone Blvd. South Gate, CA 90280
Enter the Item Number or scan QR code with Toll Free: (888) 295-4531 | Direct: (323) 968-2031
your smartphone for complete product details 107
Fax: (323) 336-8307 | fhc-usa.com
