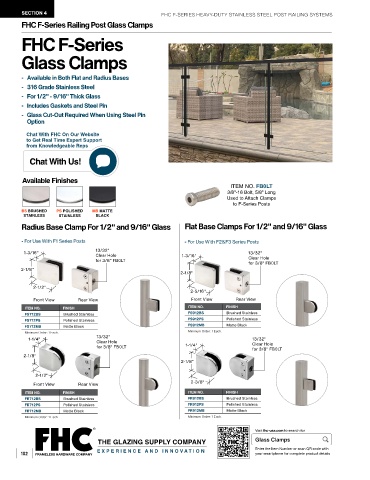

Page 104 - FGR26-Frameless-Glass-Railing
P. 104
SECTION 4 FHC F-SERIES HEAVY-DUTY STAINLESS STEEL POST RAILING SYSTEMS
FHC F-Series Railing Post Glass Clamps
FHC F-Series
Glass Clamps
- Available in Both Flat and Radius Bases
- 316 Grade Stainless Steel
- For 1/2" - 9/16" Thick Glass
- Includes Gaskets and Steel Pin
- Glass Cut-Out Required When Using Steel Pin
Option
Chat With FHC On Our Website
to Get Real Time Expert Support
from Knowledgeable Reps
Chat With Us!
Available Finishes
ITEM NO. FB0LT
3/8"-16 Bolt, 5/8" Long
Used to Attach Clamps
to F-Series Posts
BS BRUSHED PS POLISHED MB MATTE
STAINLESS STAINLESS BLACK
Radius Base Clamp For 1/2" and 9/16" Glass Flat Base Clamps For 1/2" and 9/16" Glass
- For Use With F1 Series Posts - For Use With F2&F3 Series Posts
13/32"
1-3/16" 13/32"
Clear Hole 1-3/16" Clear Hole
for 3/8" FB0LT
for 3/8" FB0LT
2-1/8"
2-1/8"
2-1/2"
2-5/16"
Front View Rear View Front View Rear View
ITEM NO. FINISH ITEM NO. FINISH
FS712BS Brushed Stainless FS912BS Brushed Stainless
FS712PS Polished Stainless FS912PS Polished Stainless
FS712MB Matte Black FS912MB Matte Black
Minimum Order: 1 Each. Minimum Order: 1 Each.
1-1/4" 13/32" 13/32"
Clear Hole Clear Hole
for 3/8" FB0LT 1-1/4" for 3/8" FB0LT
2-1/8"
2-1/8"
2-1/2"
Front View Rear View 2-3/8"
ITEM NO. FINISH ITEM NO. FINISH
FR712BS Brushed Stainless FR912BS Brushed Stainless
FR712PS Polished Stainless FR912PS Polished Stainless
FR712MB Matte Black FR912MB Matte Black
Minimum Order: 1 Each. Minimum Order: 1 Each.
Visit fhc-usa.com to search for
THE GLAZING SUPPLY COMPANY Glass Clamps
102 EXPERIENCE AND INNOV A TION Enter the Item Number or scan QR code with
your smartphone for complete product details
