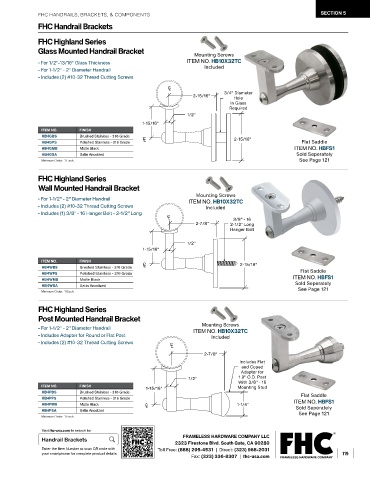

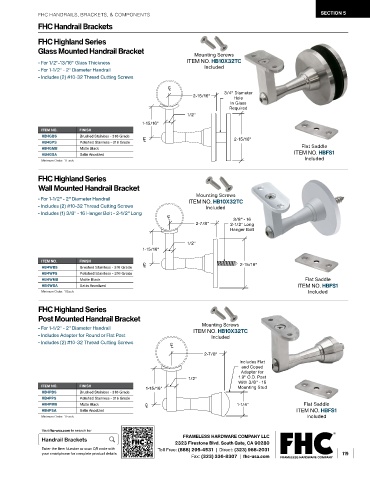

FHC HANDRAILS, BRACKETS, & COMPONENTS SECTION 5
FHC Handrail Brackets
FHC Highland Series
Glass Mounted Handrail Bracket Mounting Screws
- For 1/2"-13/16" Glass Thickness ITEM NO. HB10X32TC
- For 1-1/2" - 2" Diameter Handrail Included
- Includes (2) #10-32 Thread Cutting Screws
C L
2-15/16" 3/4" Diameter
Hole
In Glass
Required
1/2"
1-15/16"
ITEM NO. FINISH
HB4GBS Brushed Stainless - 316 Grade C 2-15/16"
HB4GPS Polished Stainless - 316 Grade L Flat Saddle
HB4GMB Matte Black
HB4GSA Satin Anodized ITEM NO. HBFS1
Included
Minimum Order: 1 Each.
FHC Highland Series
Wall Mounted Handrail Bracket
Mounting Screws
- For 1-1/2" - 2" Diameter Handrail ITEM NO. HB10X32TC
- Includes (2) #10-32 Thread Cutting Screws Included
- Includes (1) 3/8" - 16 Hanger Bolt - 2-1/2" Long
C L 3/8" - 16
2-7/8" 2-1/2" Long
Hanger Bolt
1/2"
1-15/16"
ITEM NO. FINISH C 2-15/16"
HB4WBS Brushed Stainless - 316 Grade L
HB4WPS Polished Stainless - 316 Grade
HB4WMB Matte Black Flat Saddle
HB4WSA Satin Anodized ITEM NO. HBFS1
Minimum Order: 1 Each. Included
FHC Highland Series
Post Mounted Handrail Bracket
Mounting Screws
- For 1-1/2" - 2" Diameter Handrail ITEM NO. HB10X32TC
- Includes Adapter for Round or Flat Post Included
- Includes (2) #10-32 Thread Cutting Screws C L
2-7/8"
Includes Flat
and Coped
Adapter for
1/2" 1.9" O.D. Post
With 3/8" - 16
ITEM NO. FINISH 1-15/16" Mounting Stud
HB4PBS Brushed Stainless - 316 Grade
HB4PPS Polished Stainless - 316 Grade
HB4PMB Matte Black C L 1-1/4" Flat Saddle
HB4PSA Satin Anodized ITEM NO. HBFS1
Included
Minimum Order: 1 Each.
